Pour atteindre le meilleur niveau de fonctionnement et de performance, une installation moderne gère le chauffage en régulant. Afin d'obtenir les températures et débits théoriquement calculés, des accessoires hydrauliques traduisent l'intention théorique en résultat pratique.
Les chaudières biomasse et poêle-chaudière doivent aussi gérer la température de leur retour pour éviter la condensation foyère.
Pour cela, la gamme d'accessoires hydrauliques ESBE permet d'atteindre la meilleure performance, précision, fiabilité et longévité. Les articles présents sur cette page sont de stock chez Meralux. Le reste de la gamme ESBE est disponible rapidement.

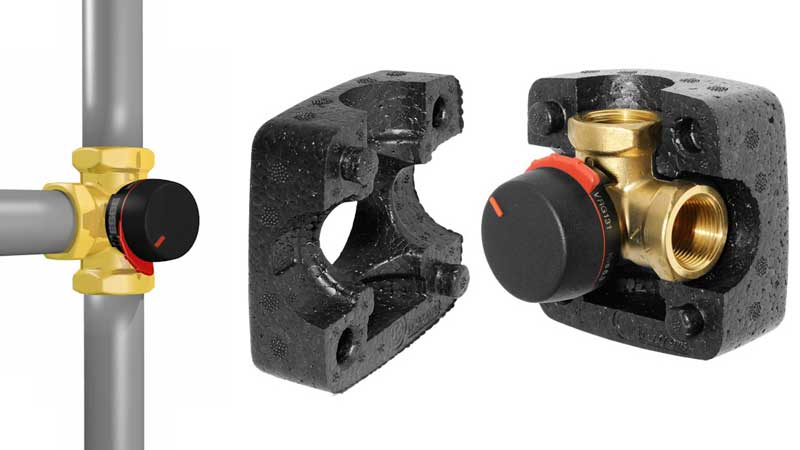

Cette vanne à 3 voies peut être utlisée manuellement ou motorisée.
La VRG131 convient pour le mélange, mais aussi pour la dérivation. Etanche, sa fuite interne est la plus faible du marché : moins de 0,05%. Ces vannes sont fabriquées en laiton haute performance permettant leur utilisation dans les installations de chauffage ou de refroidissement.
Pour une installation parfaitement soignée, la vanne peut être isolée avec la coque VRi100.
| ART | |
| ESBE11600900 | VRG131 VANNE MEL 3V F3/4'' DN20 KVS 6.3 |
| ESBE11601000 | VRG131 VANNE MEL 3V F1'' DN25 KVS 6.3 |
| ESBE11601200 | VRG131 VANNE MEL 3V F1'' 1/4 DN32 KVS 16 |
| ESBE11603400 | VRG131 VANNE MEL 3V F1'' 1/2 DN40 KVS 25 |
| ESBE11603600 | VRG131 VANNE MEL 3V F2" DN50 KVS 40 |
| ESBE16103800 | ESBE VRI111 ISOLATION POUR VRG131 F3/4'' DN20 |
| ESBE16103900 | ESBE VRI111 ISOLATION POUR VRG131 F1'' DN25 |
| ESBE16104000 | ESBE VRI111 ISOLATION POUR VRG131 F1'' 1/4 DN32 |
| ESBE16104100 | ESBE VRI111 ISOLATION POUR VRG131 F1'' 1/2 DN40 |

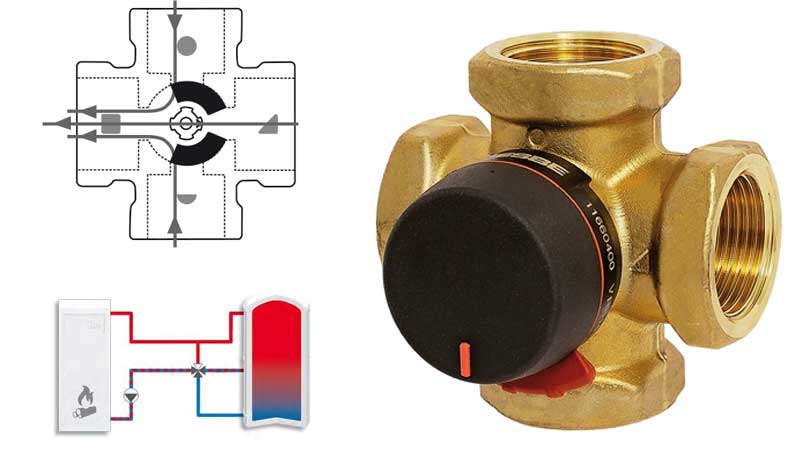

Cette vanne fonctionne dans l'esprit d'une vanne à 3 voies : des entrées froides et chaudes sont mélangées en une sortie mitigée. La VRG141 dispose d'une entrée supplémentaire et a donc 3 entrées.
Dans son cycle de fonctionnement elle ouvrira d'abord l'entrée 1, puis elle mémange les 1 et 2. Ensuite, elle ferme la 1 pour fonctionner avec la 2 puis mélange l'entrée 2 avec la 3. Le cycle se termine uniquement en 3.
Pour la gestion d'une chaudière combinée au retour très froid d'un tampon solaire, par exemple, cette technique permet de prélever ce retour progressivement des parties chaudes : au dessus puis au milieu, et finalement dans la partie froide en bas du ballon. A puissance égale, cette technique permet d'augmenter le débit dans les premières minutes de fonctionnement : ce qui est recherché en cas de demande sanitaire.
| ART | |
| ESBE11660400 | VRB141 VANNE 4 VOIES BI-ENERGIES F1'' DN25 KVS10 |
| ESBE11660500 | VRB141 VANNE 4 VOIES BI-ENERGIES F1'' 1/4 DN32 KVS16 |

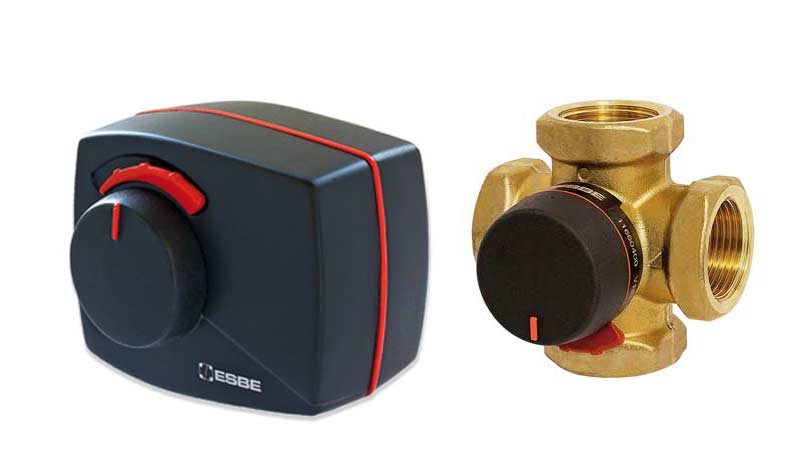

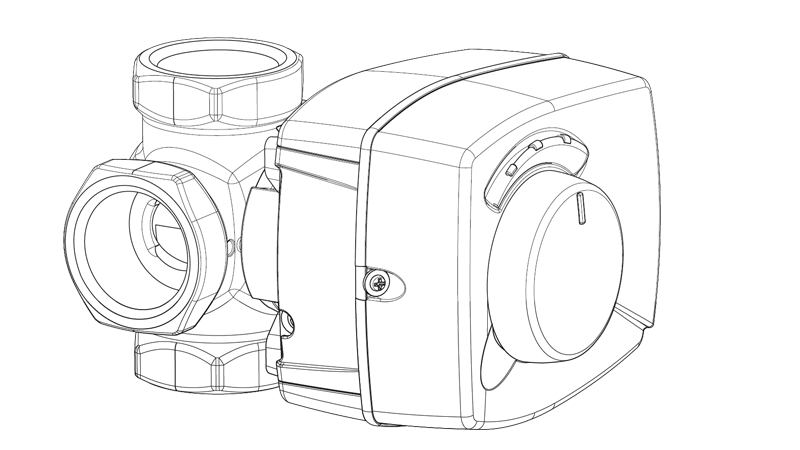

Plusieurs types de moteurs sont disponibles et compatibles avec toutes les vannes.
Selon l'utilisation hydraulique, le moteur devra agir en mélange ou en répartition. Il sera piloté par une régulation, un aquastat ou aura un système de gestion intégré.

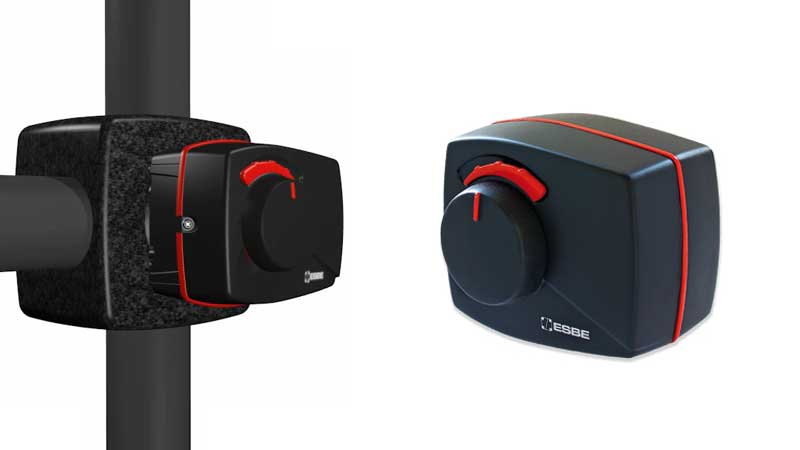

Moteur mélangeur 3 points : pour tourner dans un sens ou dans l'autre. Ouverture en 120sec. Couple 6 Nm: convient pour des vannes de max 1''1/2.

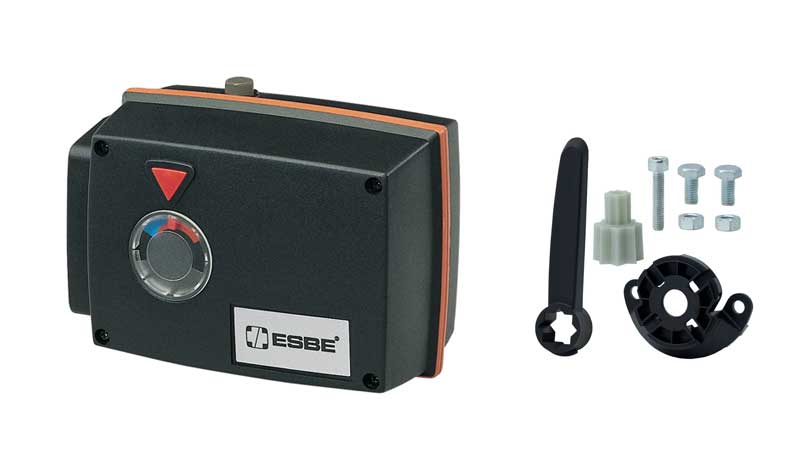

Moteur mélageur 3 points. Beaucoup de couple : 15 Nm. Convient aux vannes 1''1/2 et 2''. Ouverture en 120sec. Kit d'adaptation à prévoir pour VRG et VRB.

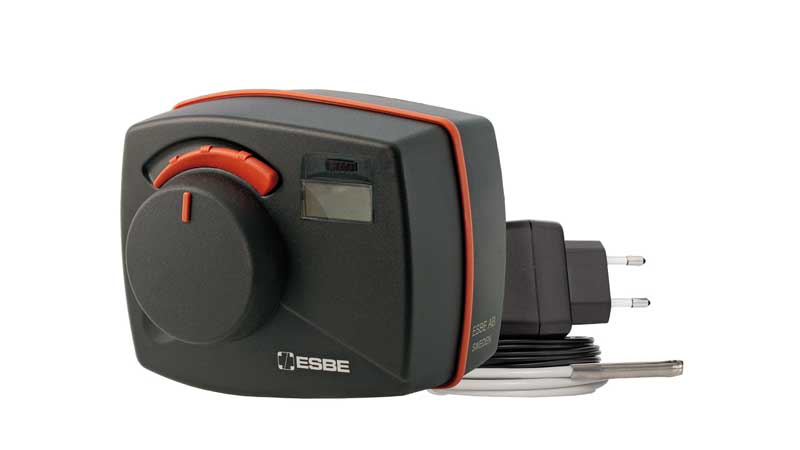

Moteur mélangeur avec régulateur: t° fixe. Plage d'utilisation paramétrée par l'installateur. Via le bouton à l'avant, l'utilisateur choisi sa t° dans cette plage.

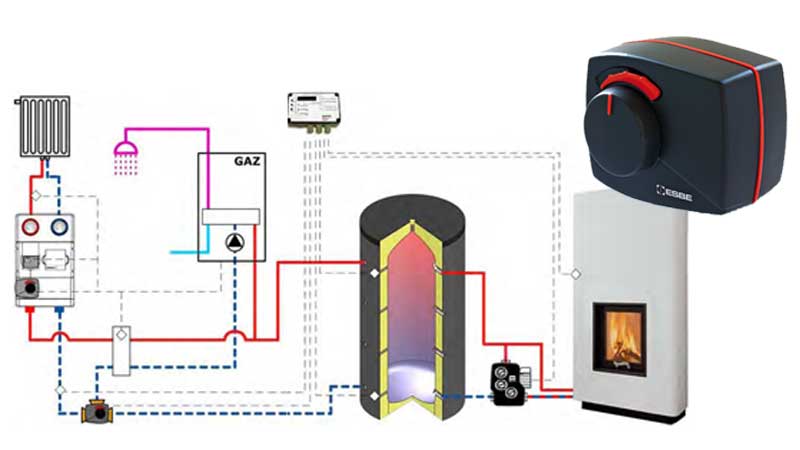

Moteur 2 points pour passer d'une chaudière à une autre en 30 sec. Fin de course : pas de consommation une fois en place. Peut être géré par aquastat.
| ART | |
| ESBE12101300 | ARA661 MOTEUR MEL 3POINTS 120S PR VRG VRB |
| ESBE12120800 | ARA645 MOTEUR DERIV 2POINTS 30S PR VRG |
| ESBE12720100 | CRA111 MOTEUR/REGUL T° FIXE 230V PR VRG VRB |
| ESBE12052000 | ESBE 95-2 MOTEUR 3 POINTS 15Nm 120S |
| ESBE16053300 | VRG801 KIT ADAPTATION MOTEUR 95-2 POUR VRG |

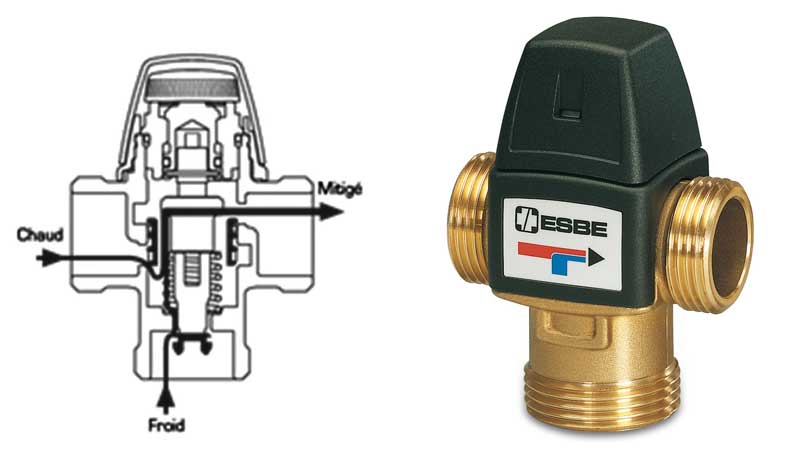

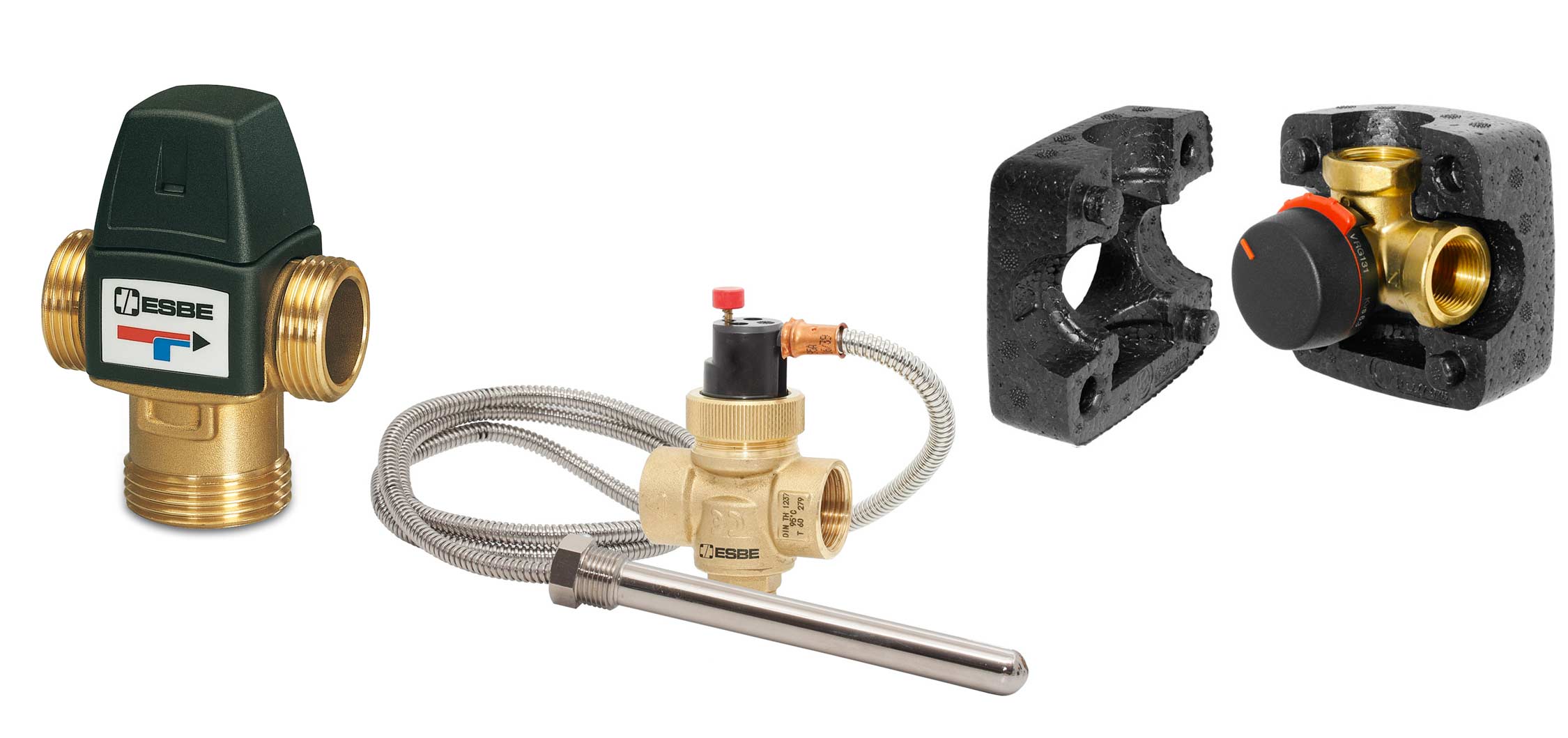

Réglable de 35 à 60°, la vanne thermostatique VTA322 offre une capacité de débit élevée : KVS 15.
Grâce à un mitigeur thermostatique, la température de l'eau chaude est réglée et reste stable : pas de mauvaise surprise au contact d'eau trop chaude. Le VTA322 entraîne toujours une économie d'ECS.
Écoulement asymétrique et dispositif anti-brûlure : en cas de défaut du circuit d'eau froide, le circuit d'eau chaude se coupe automatiquement. Le VTA322 peut convenir en installation solaire. Cette vanne peut aussi mitiger le départ de petits circuits de chauffage par le sol (respecter limite de débit).
| ART | KVS | |
| ESBE31100600 | VTA322 MIT THERMOST M3/4'' 35-60°C SOLAIRE | 15 |
Cet ensemble est conçu pour protéger la chaudière contre des températures de retour trop basses : pour éviter la condensation foyère et ses dégâts...
La vanne 3 voies motorisée peut être gérée par la régulation de la chaudière et ainsi maintien une t° de retour présise et variable : pour maintenir un bon delta T. L'avantage de ce système, avec une bonne régulation, est qu'après la combustion, quand le tampon devient moins chaud que la chaudière, la vanne peut être ouverte et la pompe peut décharger de l'énergie vers le tampon / installation. Raccords en 1'', débit 3200 lit/h : max 30 kW.

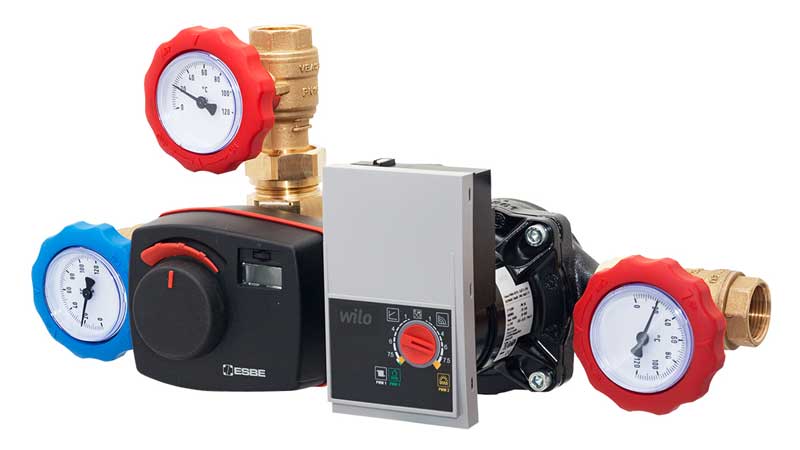

Cet ensemble est conçu pour protéger la chaudière contre des températures de retour trop basses : pour éviter la condensation foyère et ses dégâts...
Le moteur de la vanne 3 voies intègre une régulation et une sonde de t°. La température de retour est réglable via le bouton et est affichée sur le display. L'installateur peut limiter la plage de réglage de l'utilisateur : afin d'éviter une erreur de réglage.
Raccords en 1'', débit 3200 lit/h : max 30 kW.

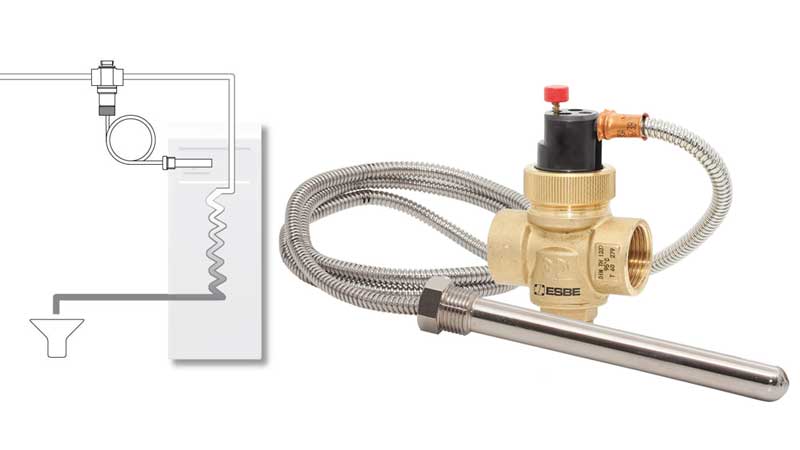

La soupape VST 212 est un organe de sécurité qui empêche l’excès de température dans les chaudières à combustible solide.
Cette soupape est raccordée à une arrivée d’eau de ville sous pression. Si la sonde du doigt de gant placée dans la chaudière détecte une température
hydraulique excessive : soit 95°, la soupape s’ouvre pour laisser l’eau circuler dans le serpentin de décharge thermique de la chaudière et être ensuite évacuée à l’égoût. Une fois la t° chaudière redescendue sous les 95°, la vanne se referme.
Raccords 3/4F. Doigt de gant 1/2M 15cm. Max 50 kW.

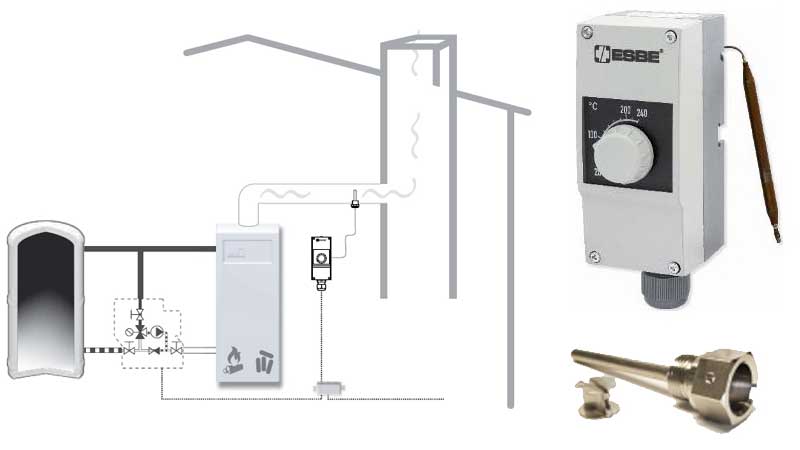

Le thermostat de gaz de fumée CTF150 est composé d'une sonde de température connectée à une unité de commutation. Ceci peut gérer le démarrage et l’arrêt d’une pompe de recyclage sur une chaudière ou un poêle hydro dépourvu de cette gestion.
La sonde de température peut être montée directement sur l'extérieur de la canalisation de gaz de fumée, ou à l'intérieur en utilisant le doigt de gant CTF851.
Contact réglable de 20 à 240°, 230V. T° max 500°.

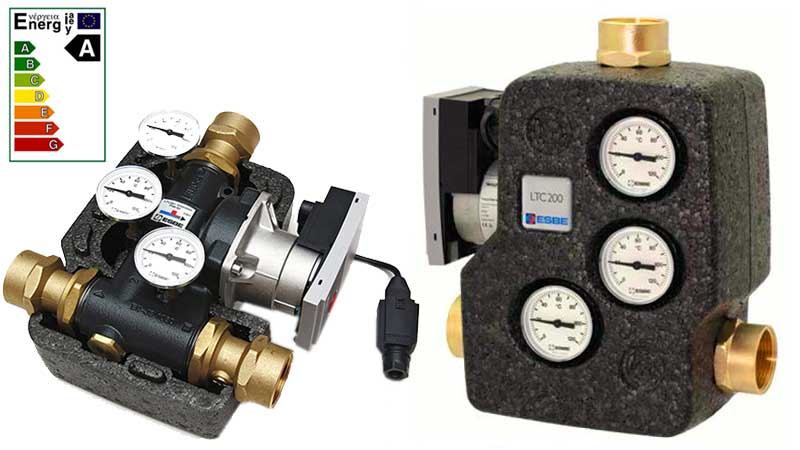

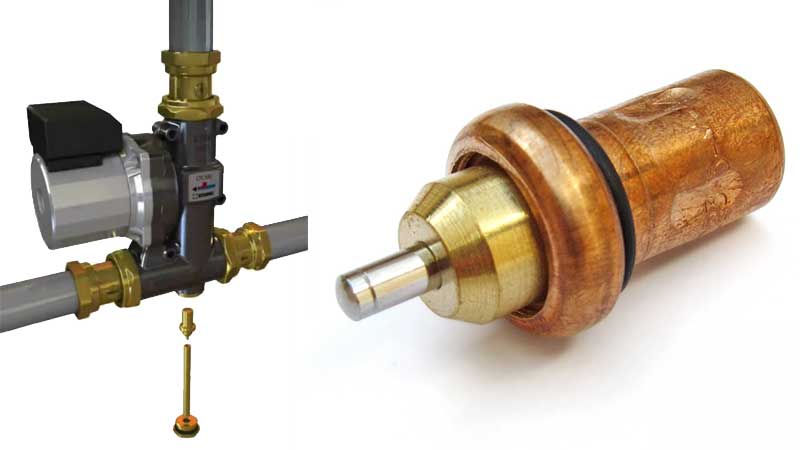

L'unité de charge est conçue pour protéger la chaudière contre des températures de retour trop basses. Le maintien d'une température de retour adaptée et stable contribue à éviter la condensation foyère et ses dégâts...
Une cartouche thermostatique mélange le départ chaudière avec le retour installation pour mitiger le retour chaudière : avec +/-5° par rapport à la t° renseignée. Cette cartouche, par exemple 60°, commence à s’ouvrir à 55°, mitige entre 55° et 65° puis est 100% ouverte au delà de 65°.
Raccords en 1''1/4 pour un max de 30 kW. En fonction de l’installation, la cartouche peut être remplacée pour changer la t° retour désirée. Laisser libre l’accès sous le kit pour savoir démonter cette cartouche.
La cartouche VTC951 en pièce de rechange : pour le kit de recyclage LTC261.
La t° renseignée est la t° moyenne d'ouverture : avec un écart de +/- 5°.
Plage d'ouverture d'une cartouche 55° : de 50° à 60°
Plage d'ouverture d'une cartouche 60° : de 55° à 65°.
En cas de doute : opter pour une cartouche 60°.

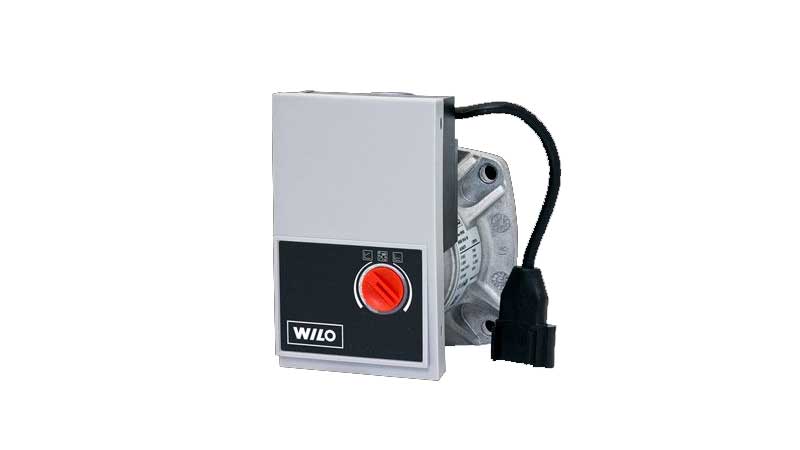

La pompe LTC926 en pièce de rechange : pour le kit de recyclage LTC261.
Pompe WILO 25-60 YONOS PARA en version RKA.
| ART | |
| ESBE55021300 | SFK130 KIT DE CHARGE V3V MOTEUR MELANGEUR |
| ESBE55021500 | SFK140 KIT DE CHARGE V3V MOTEUR REGULATEUR |
| ESBE36027000 | VST112 SOUPAPE DECHARGE THERMIQUE - DOIGT 15CM 1/2 |
| ESBE56020100 | CTF150 THERMOSTAT FUMEES 500°C 230V |
| ESBE56020200 | CTF851 DOIGT DE GANT G3/4 POUR CTF150 |
| ESBE55004500 | LTC261 KIT RECYCLAGE CPLT 60° F1'' 1/4 30KW ECOPOMPE |
| ESBE57020200 | VTC951 CARTOUCHE 55°C POUR LTC261 |
| ESBE57020300 | VTC951 CARTOUCHE 60°C POUR LTC261 |
| ESBE57061100 | LTC926 POMPE YONOS PARA 6 RKA POUR LTC261 |
