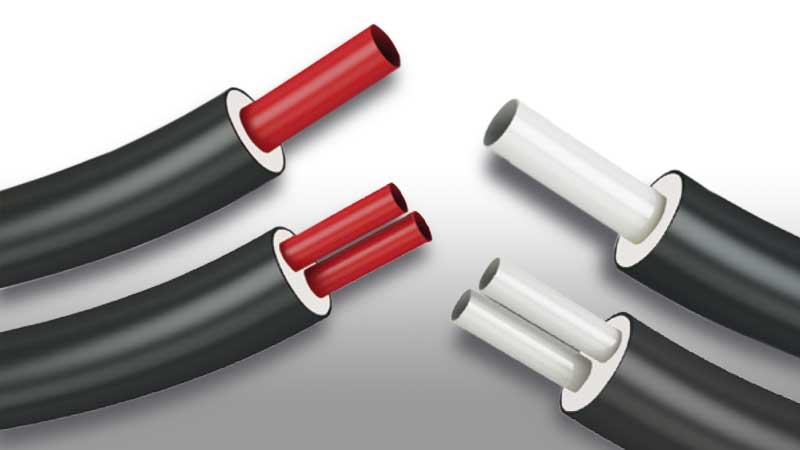

Le système de tubes pré-isolés ISOFLEX, conforme à la norme EN 15632-1 / 2, est composé d'une conduite principale PE-Xa avec barrière anti oxygène (EVOH), isolée thermiquement avec de la mousse de polyuréthane flexible PUR sans CFC. Le est tout recouvert d'une gaine extérieure en polyéthylène PE-LD.
Le système de tuyauterie pré-isolé ISOFLEX convient au transport de nombreux types de fluides, offre une protection totale contre la corrosion, est emballé dans des rouleaux sur mesure et faciles à dérouler. Grâce à son poids limité et sa grande flexibilité, l'installation est rapide et facile même en présence d'obstacles.
L'isolation est très performante et les pertes minimes : 0,023 W/mk.

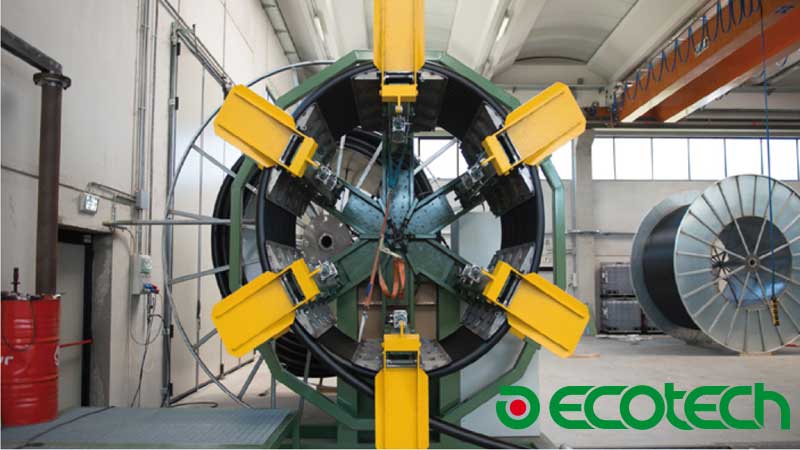

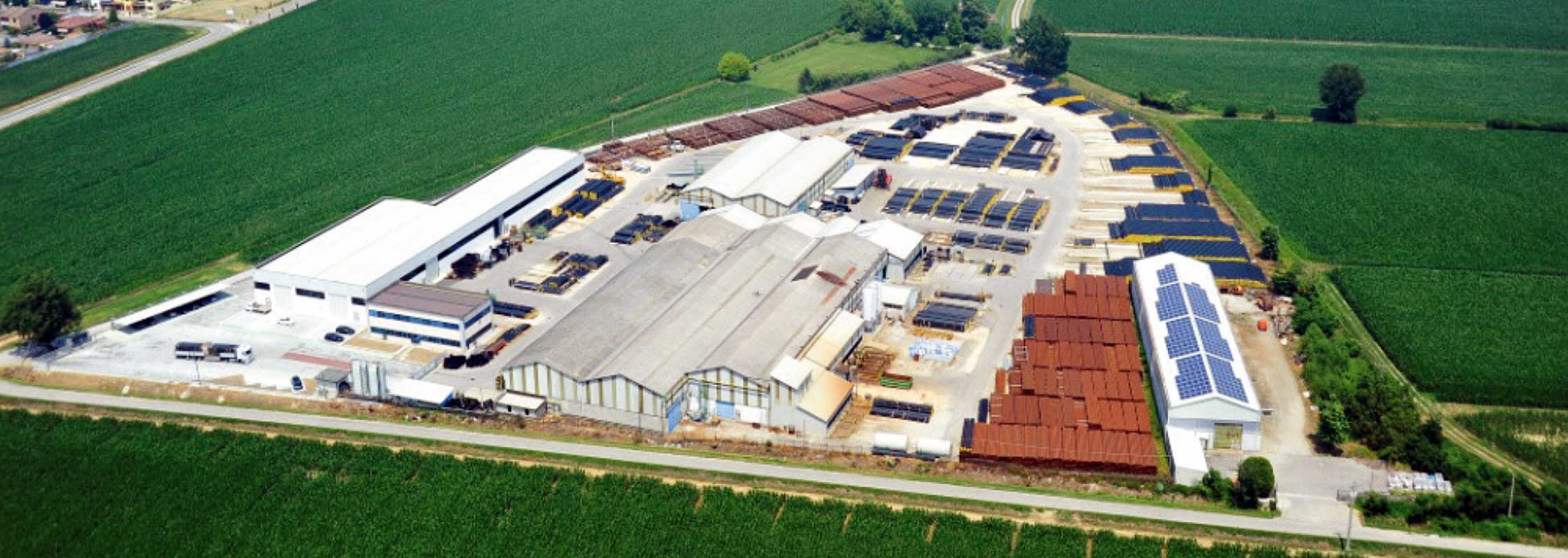

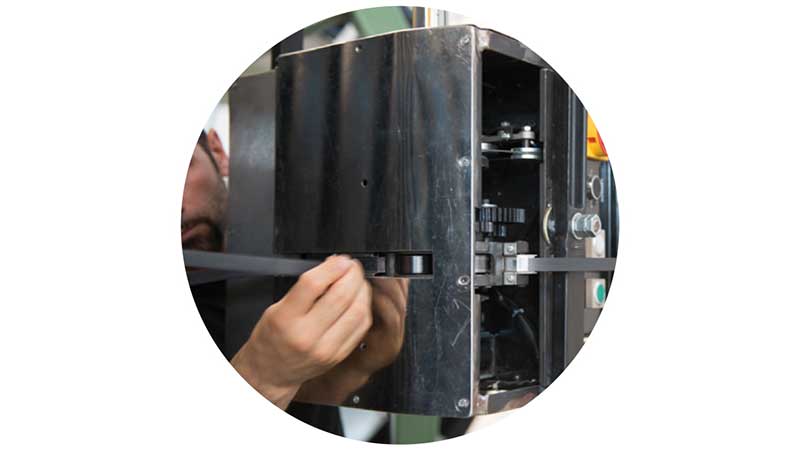

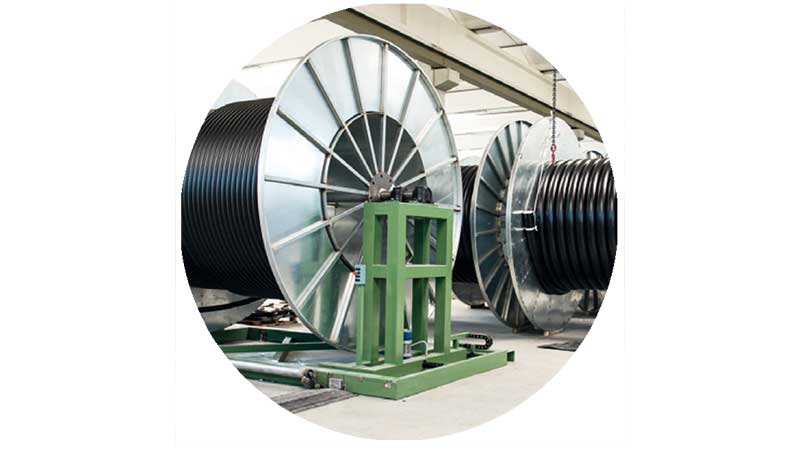

ISOFLEX est produit par ECOTECH : une usine de 50.000 m² avec plus de 40 ans d'expérience dans la production de tubes pré-isolés.

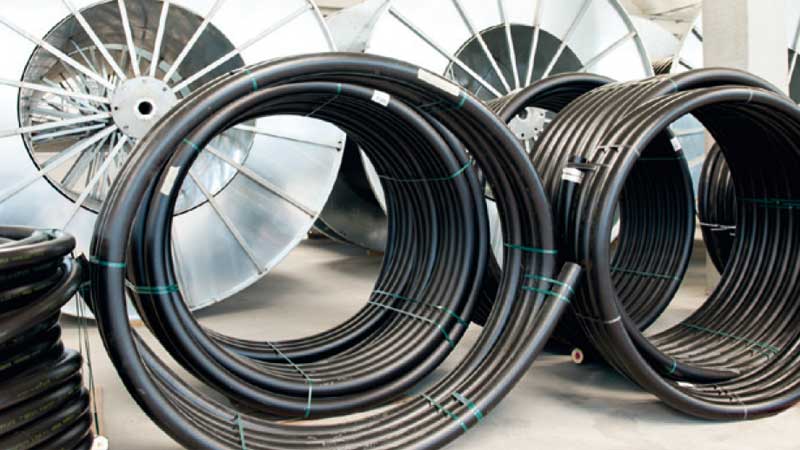

Production aux normes EN 15632-1 / -2. Rouleaux sur mesure, même en grande longueur d'une seule pièce sans système de compensation pour la dilatation.

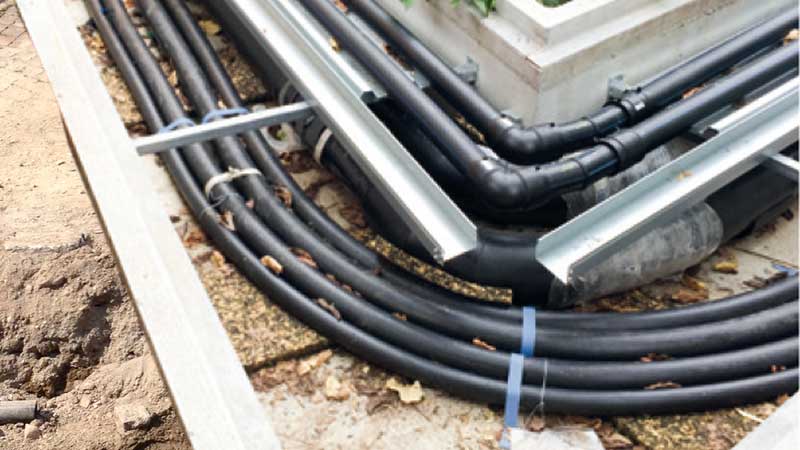

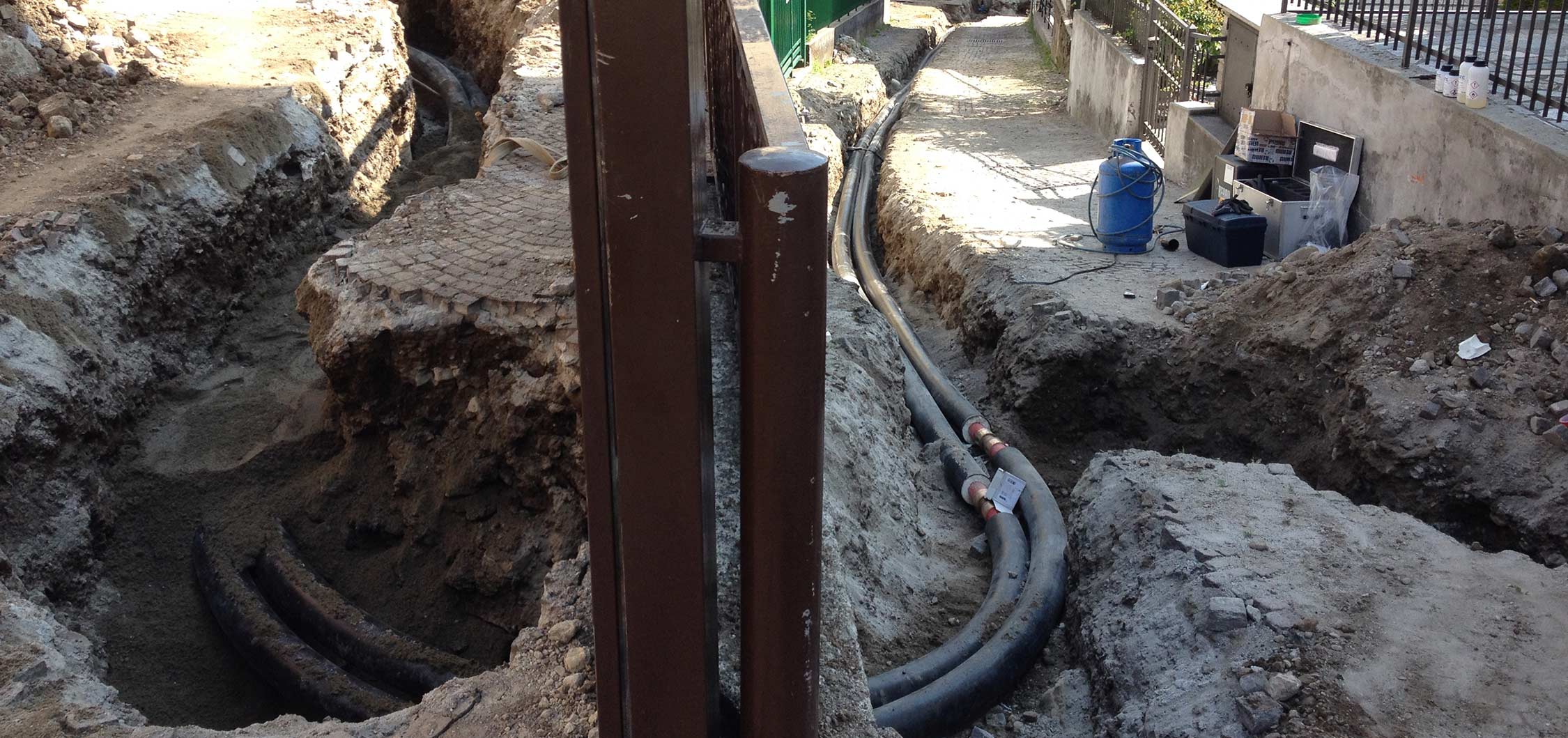

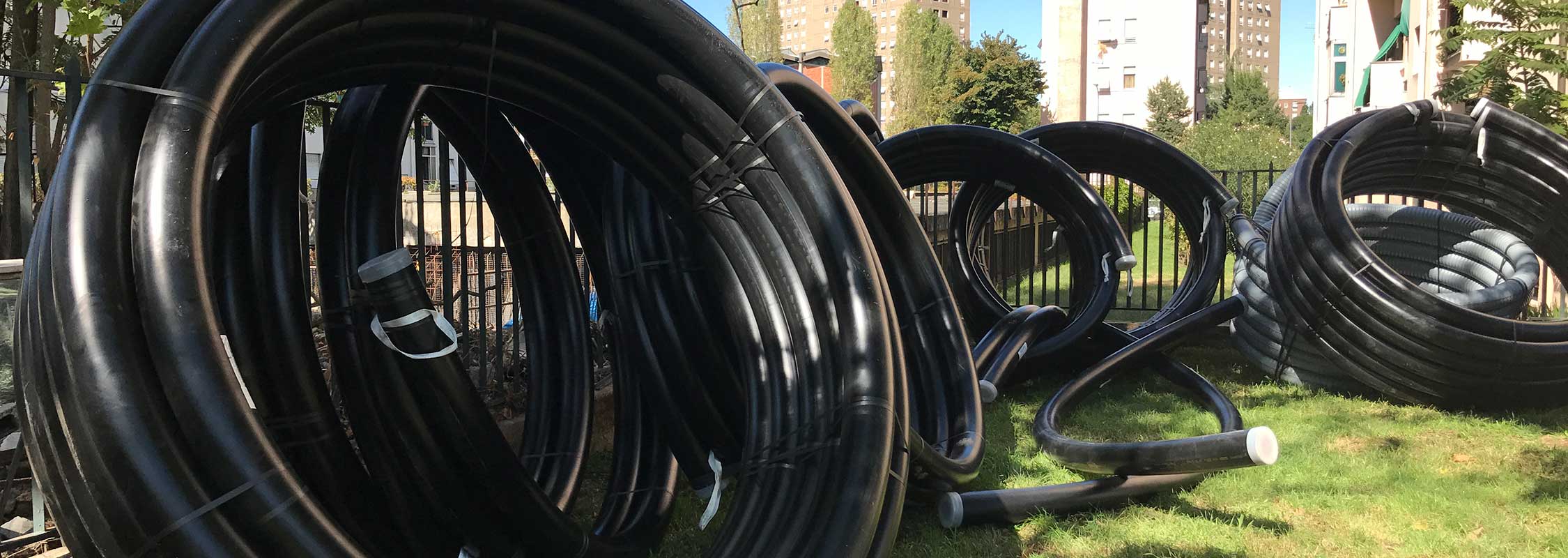

Grâce à son poids limité ainsi que sa grande flexibilité, l'installation est rapide et facile : même en présence d'obstacles ou de courbes.

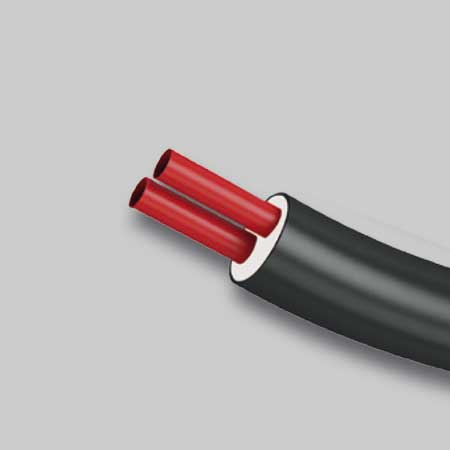

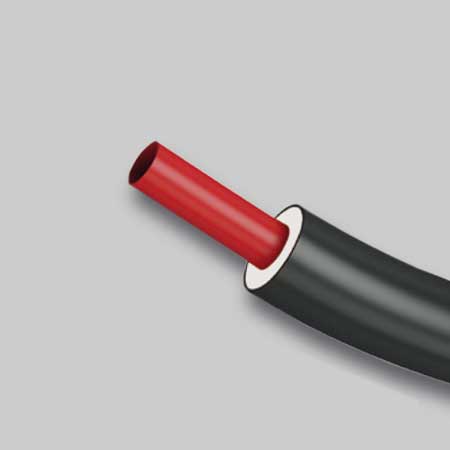

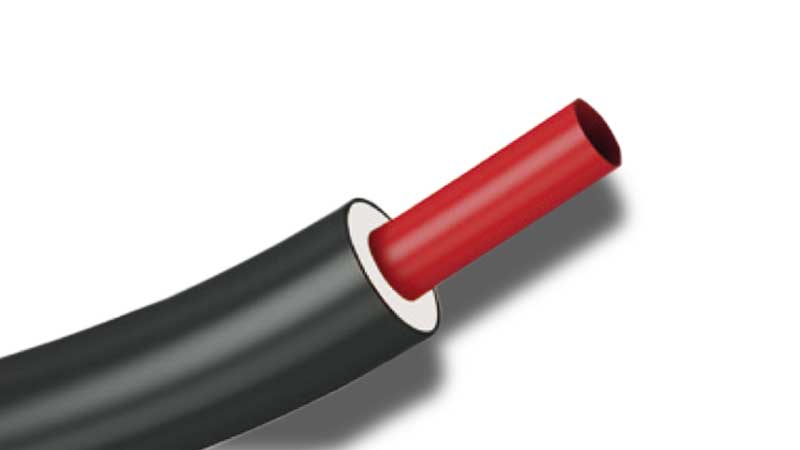

Le tube intérieur est en polyéthylène réticulé haute pression PE-Xa (DIN 16892). Ce tuyau rouge 6 BAR pour chauffage et réfrigération a une barrière anti-oxygène. Produit premium fabriqué par une grande marque internationale.

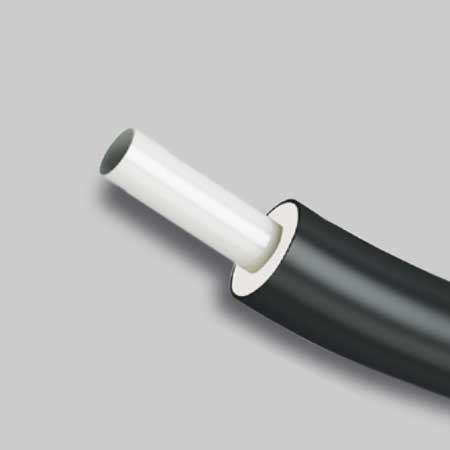

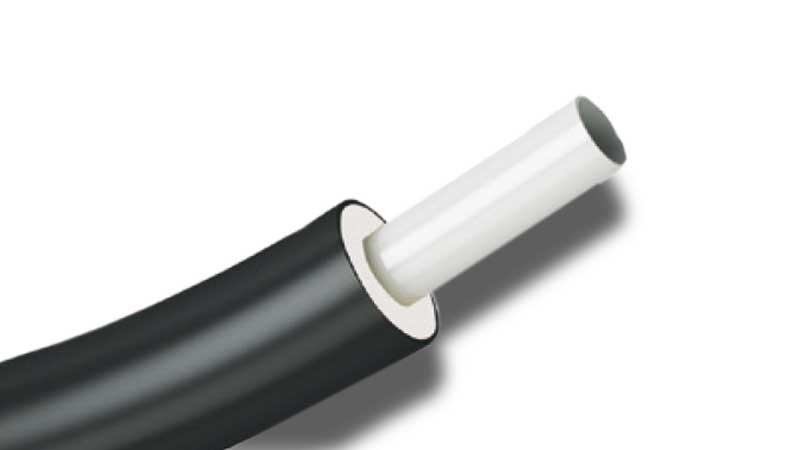

Le tube ISOFLEX 10 BAR est utilisé pour le transport de l'eau potable. Avec une paroi plus épaisse pour supporter des pressions de service plus élevées. Avec traitement thermique spécial pour garantir la qualité de l'eau potable.

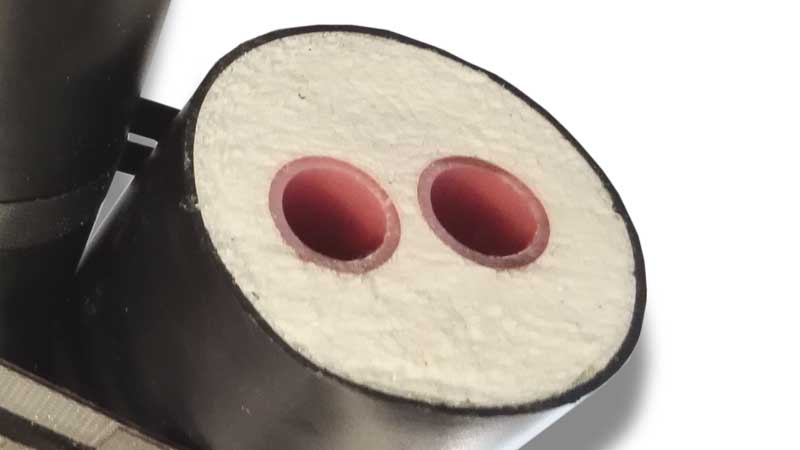

Isolation en mousse de polyuréthane. Conductivité thermique performante ≤0,023 W/mk (selon norme EN 253). Coefficient de perméabilité à la vapeur d'eau élevé : il n'y aura pas d'infiltration d'humidité pendant le fonctionnement.

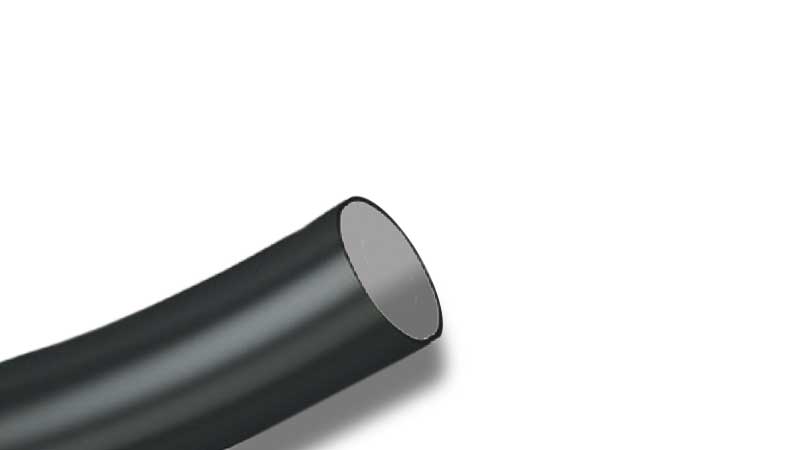

Les tubes ISOFLEX ont un revêtement extérieur protégé en PE-LD : polyéthylène basse densité. Cette gaine est absolument étanche. Elle offre un bon compromis entre flexibilité et résistance mécanique.

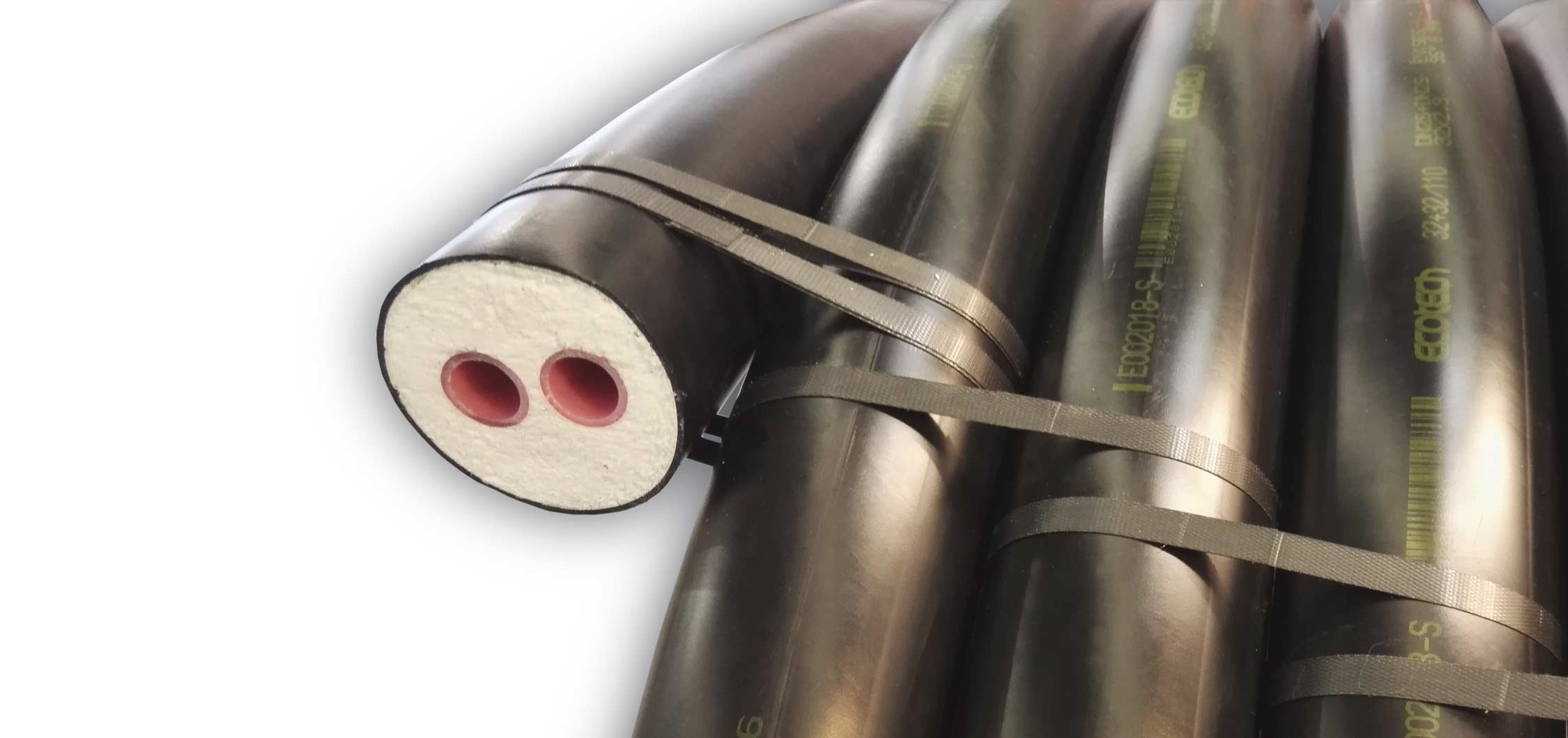

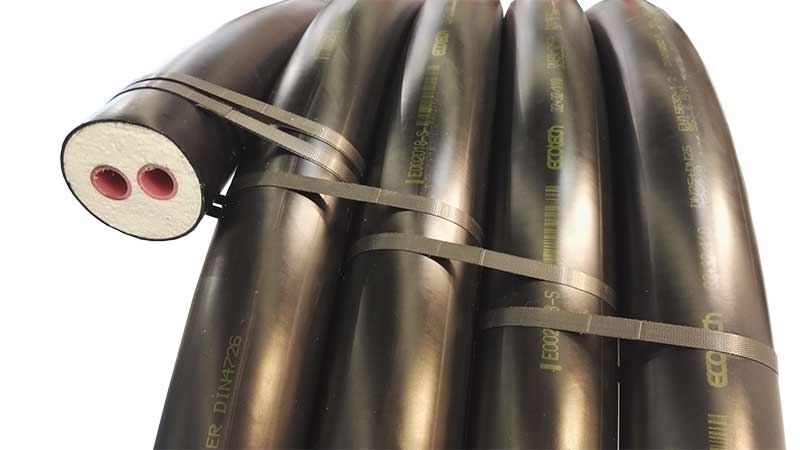

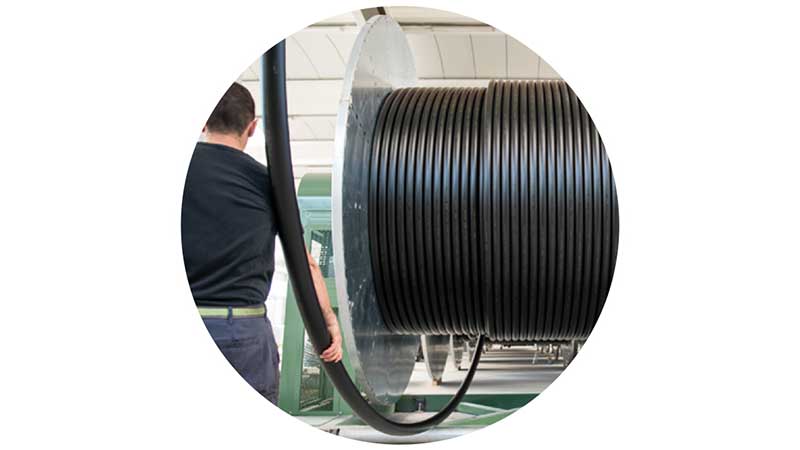

Grâce à un ingénieux système de cerclages, le rouleau peut être déroulé au fur et à mesure de sa mise en place.

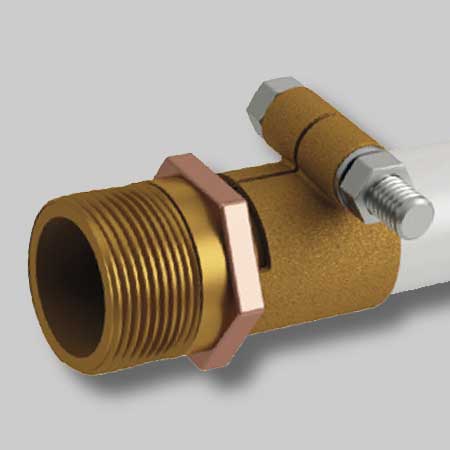

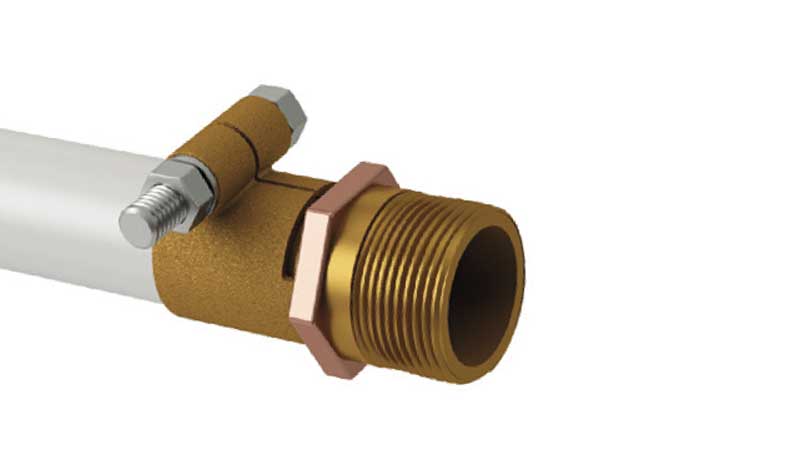

Les raccords mécaniques peuvent être serrés ou élargis. Disponibles en 2 versions pour s'adapter aux 2 épaisseurs de tuyaux : chauff age ou sanitaire.

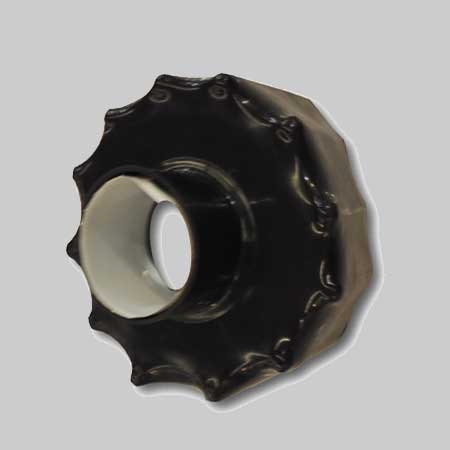

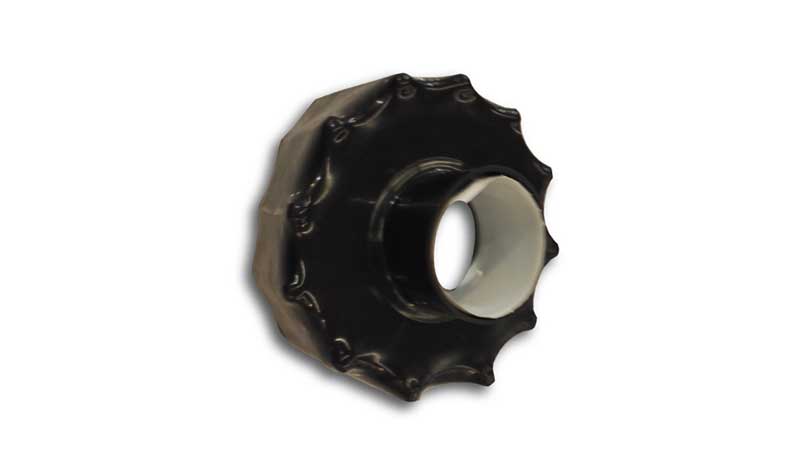

Les capuchons de fi nition sont thermo-rétractables. Une fois chauff és ils deviennent parfaitement étanches. En 2 versions : pour flexible Uno ou Duo.
| Tuyau /gaine Ø ext mm |
Ø int DN mm |
Ø int '' |
Rayon courbure m |
Long max* m |
Art |
| 25/75 | 20 | 3/4 | 0.80 | 530 | 11025 |
| 32/75 | 25 | 1 | 0.80 | 530 | 11032 |
| 40/90 | 32 | 11/4 | 0.80 | 380 | 11040 |
| 50/110 | 40 | 11/2 | 0.85 | 260 | 11050 |
| 63/125 | 50 | 2 | 0.90 | 155 | 11063 |
| 75/140 | 65 | 21/2 | 1.00 | 105 | 11075 |
| 90/160 | 80 | 3 | 1.00 | 90 | 11090 |
| 110/160 | 100 | 4 | 1.2 | 90 | 11110 |
| Tuyau /gaine Ø ext mm |
Ø int DN mm |
Ø int '' |
Rayon courbe m |
Long max* m |
Art |
| 25+25/90 | 20 | 3/4 | 0.80 | 380 | 12025 |
| 32+32/110 | 25 | 1 | 0.85 | 260 | 12032 |
| 40+40/125 | 32 | 11/4 | 0.90 | 155 | 12040 |
| 50+50/160 | 40 | 11/2 | 1.00 | 90 | 12050 |
| 63+63/180 | 50 | 2 | 1.20 | 80 | 12063 |
| Raccord | Tuyau Ø ext mm |
Epaisseur tuyau mm |
Filet Ø ext '' |
Art |
| 25x2,3 | 25 | 2,3 | 3/4 | 21025 |
| 32x2,9 | 32 | 2,9 | 1 | 21032 |
| 40x3,7 | 40 | 3,7 | 11/4 | 21040 |
| 50x4,6 | 50 | 4,6 | 11/2 | 21050 |
| 63x5,8 | 63 | 5,8 | 2 | 21063 |
| 75x6,9 | 75 | 6,9 | 21/2 | 21075 |
| 90x8,2 | 90 | 8,2 | 3 | 21090 |
| 110x10 | 110 | 10 | 4 | 21110 |
| Gaine extérieure Ø ext mm |
Thermocap UNO Art |
Thermocap DUO Art |
| 75 | ISOFLEX61075 | - |
| 90 | ISOFLEX61090 | ISOFLEX62090 |
| 110 | ISOFLEX61110 | ISOFLEX62110 |
| 125 | ISOFLEX61125 | ISOFLEX62125 |
| 140 | ISOFLEX61140 | ISOFLEX62140 |
| 160 | ISOFLEX61160 | ISOFLEX62160 |
| 180 | ISOFLEX61180 | ISOFLEX62180 |
| Tuyau /gaine Ø ext mm |
Ø int DN mm |
Ø int '' |
Rayon courbure m |
Long max* m |
Art |
| 22/75 | 16 | 5/8 | 0.80 | 530 | 31025 |
| 28/75 | 20 | 3/4 | 0.80 | 530 | 31028 |
| 32/75 | 25 | 1 | 0.80 | 530 | 31032 |
| 40/90 | 32 | 11/4 | 0.80 | 380 | 31040 |
| 50/110 | 40 | 11/2 | 0.85 | 260 | 31050 |
| 63/125 | 50 | 2 | 0.90 | 155 | 31063 |

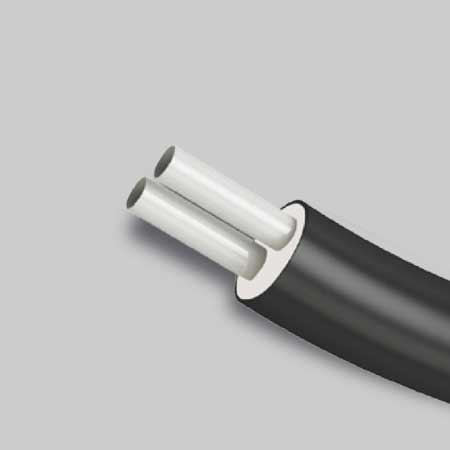

| Tuyau /gaine Ø ext mm |
Ø int DN mm |
Rayon courbe m |
Long max* m |
Art |
| 28+22/90 | 20+16 | 0.80 | 380 | 32025 |
| 32+22/110 | 25+16 | 0.85 | 260 | 32032 |
| 40+28/125 | 32+20 | 0.90 | 155 | 32040 |
| 50+32/160 | 40+25 | 0.90 | 155 | 32050 |
| Raccord | Tuyau Ø ext mm |
Epaisseur tuyau mm |
Filet Ø ext '' |
Art |
| 20x2,8 | 20 | 2,8 | 5/8 | 51020 |
| 25x3,5 | 25 | 3,5 | 3/4 | 51025 |
| 32x4,5 | 32 | 4,5 | 1 | 51032 |
| 40x5,6 | 40 | 5,6 | 11/4 | 51040 |
| 50x6,9 | 50 | 6,9 | 11/2 | 51050 |
| 63x8,6 | 63 | 8,6 | 2 | 51063 |
| Gaine extérieure Ø ext mm |
Thermocap UNO Article |
Thermocap DUO Article |
| 75 | ISOFLEX61075 | - |
| 90 | ISOFLEX61090 | ISOFLEX62090 |
| 110 | ISOFLEX61110 | ISOFLEX62110 |
| 125 | ISOFLEX61125 | ISOFLEX62125 |
| 140 | ISOFLEX61140 | ISOFLEX62140 |
| 160 | ISOFLEX61160 | ISOFLEX62160 |
